Energiomsætning i et kraftvarmeværk, hvor energi i et brændsel bliver til fjernvarme og el.

På Energinet kan man følge energiforbruget lige nu.

Dampen varmer det grønne fjernvarmevand op. Modellen viser hvordan varmt vand stiger op og bevæger sig rundt i det lukkede kredsløb.

 Damp kan drive en turbine, så bliver termisk energi til kinetisk energi.

Turbinen får en magnet til at dreje rundt. Med induktion bliver det til elektricitet.

 Modellen viser principperne i et kraftvarmeværk. I modellen snyder vi en lille smule, da den lille røde turbine ikke kan trække magneten til at dreje hurtigt rundt.

På fjernvarmeskolen findes en model af hvordan varmt vand kommer fra kraftvarmeværk til forbruger.

Her er vi på besøg i kontrolrummet hos Fredericia Fjernvarme. Næsten alt kan styres med en iPad.

Hvor kommer varmen fra i Fredericia?

Sådan ser et fjernvarmerør ud med isolering. I det ene rør løber varmt vand. I det andet det kolde vand som løber retur til værket.

Der skal hver dag hældes vand på anlægget. Små huller og utætheder i rørene er årsagen.

Oversigtskort.

Flere fjernvarmerør med isolering.

På meget kolde vinterdage og hvis der ikke kommer varme fra Skærbækværket bliver disse tre oliefyr brugt til at lave varmt fjernvarmevand. De bruger 3600 olie i timen. Men kører meget sjældent.

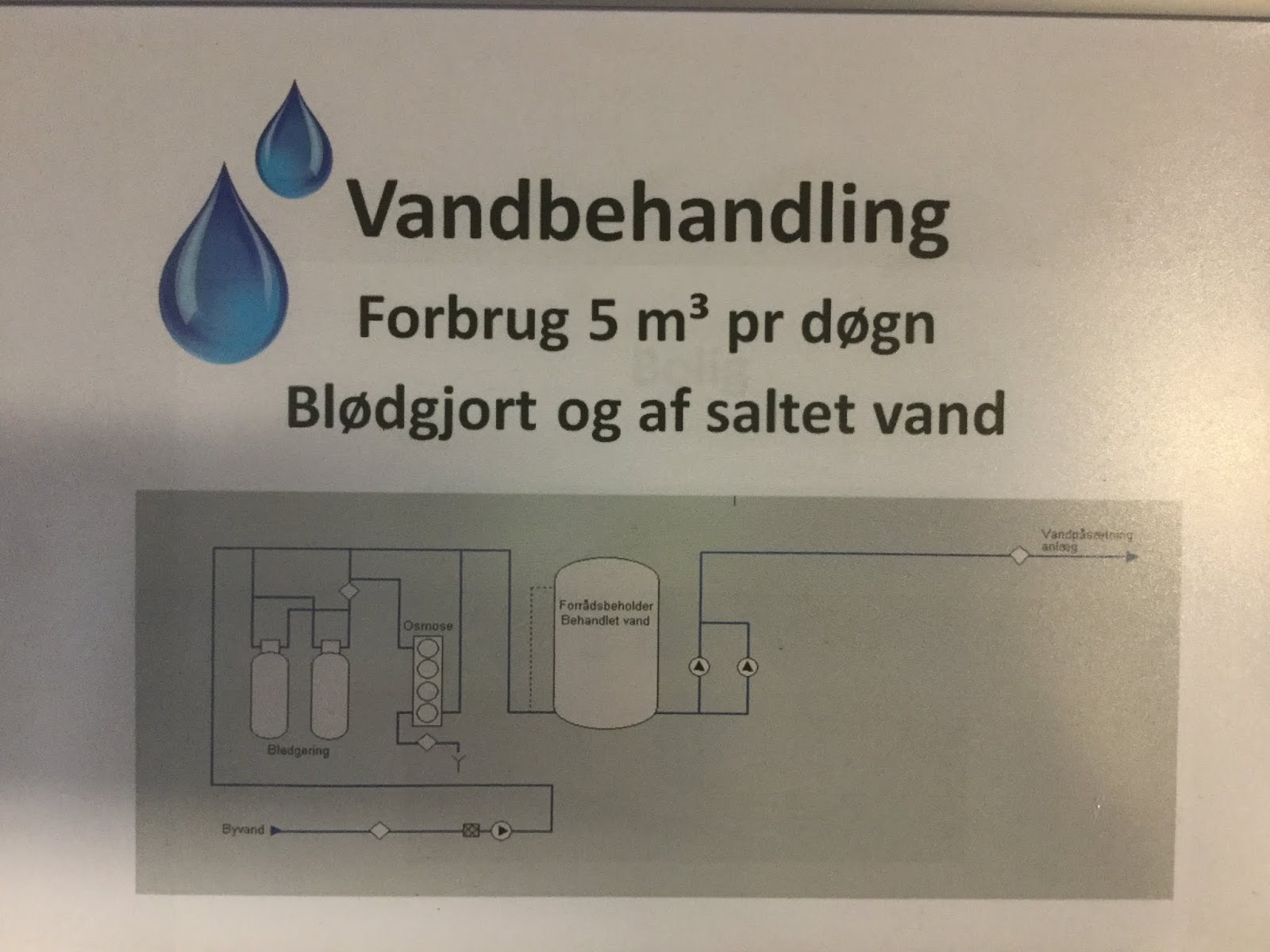

Med et ion-bytter-anlæg laves helt rent vand. Vandet i fjernvarmerørene farves grønt og gøres basisk med pH=9 for at beskytte rørene mod at ruste.

Gå ind på www.fjernvarmeskolen.dk og find ”De 10 opgaver”.

Opgave 1. Fjernvarmens historie.

Søg i teksten hvordan vores opvarmningskilder fordeler sig i dag. Udfyld skemaet.

Varmekilde	Oliefyr	Naturgas	Elvarme, varmepumpe og brændeovne	Fjernvarme
Cirka antal boliger:

Opgave 2. Fjernvarmesystemet

Fjernvarmesystemet består af tre led.

Beskriv de tre led:

1

2

3

Hvilke energikilder benyttes til at producere det varme fjernvarmevand?____________________________

I 2017 besluttede Ørsted, at de fra år ______ ikke længere vil fyre med kul, men alene bruge ___________.

Hvad er biomasse?________________________________________________________________________

Hvor varmt er det varme vand, når det kommer fra fjernvarmeværket ud til forbrugerne?____________

Hvad bruges fjernvarmevandet til i boligen?

1:____________________________________

2:____________________________________

Hvad sker der med fjernvarmevandet, når det kommer tilbage til fjernvarmeværket?

Hvorfor er fjernvarmerør isolerede?

Hvordan virker en termostat?

Opgave 3. Fordele ved fjernvarme

Forklar fordelene ved at anvende fjernvarme. Forklar med dine egne ord.

Fjernvarme er generelt billigere
Det er ment og komfortabelt at have fjernvarme
Der er ingen, der må tjene på den fælles varmeforsyning
Fjernvarme er der altid uden afbrydelse
Fjernvarme er godt for miljøet
Fjernvarme kan bruge mange forskellige brændsler

Opgave 4. Brændselstyper i fjernvarmesystemet før og nu

Hvilke brændselstyper har man før og nu brugt i fjernvarmesystemet? ______________________________

Hvor stor en andel af brændslet udgjorde kul, olie og naturgas i 2001?  ______________%

Hvor stor en andel af brændslet udgjorde kul, olie og naturgas i 2018?  ______________%

Hvad består biobrændsel af? ________________________________________________________________

Hvordan produceres biogas? ________________________________________________________________

Opgave 9. Spar på varmen

På fjernvarmeskolen.dk i opgave 9 er der 10 gode spareråd. Skriv, forklar og tegn rådene i skemaet.

1	Brug natsænkning – men ikke for meget For at spare på energien kan det være en god ide at sænke varmen om natten. Men ikke for meget, for så kræver det for meget energi at varme rummene op igen. Især om vinteren.
2
3
4
5
6
7
8
9
10

Besøg på Fredericia Fjernvarme

Dato:

Skriv notater om besøget

Skærbækværket

Læs artiklen

450.000 tons træflis om året skal skibes til Skærbækværket i Fredericia fra en række lande, hvor Ørsted. som ejer Skærbækværket, indkøber størstedelen fra de baltiske lande.

Skærbækværket leverer 2/3 af varmen til Trekantområdets 55.000 fjernvarmeforbrugere de næste 20 år, så ombygningen af Skærbækværket til et miljøvenligt brændsel er et væsentligt skridt i kommunernes og borgernes grønne omstilling.

CO2-udledningen fra varmeforsyningen falder drastisk med den ene manøvre, og udgør en større CO2-reduktion end alle kommunernes tiltag tilsammen.

Mellemfase i grøn omstilling
Biomasse som brændsel er en mellemfase i fjernvarmens grønne omstilling.

-Grundlæggende sætter vi stadig ild til noget for at producere varme, hvor de næste 20 år vil være en fase hos TVIS, hvor vi afprøver og udvikler anvendelsen af ikke-brændsler, så at sige. Overskudsvarme og vedvarende energikilder som sol, vind, geotermi, varmepumper og så videre skal på sigt være grundlaget i varmeforsyningen, siger Jørgen Nielsen, direktør i TVIS.

Overgangen til biomasse og den vedtagne hensigt om at sænke energiforsyningens miljøpåvirkning, markerer, hvordan et nyt paradigme fungerer i praksis.

Bæredygtig skovdrift
En brancheaftale udviklet af en række parter, herunder Dansk Fjernvarme og Dansk Energi, stiller en række vilkår op, når energibranchen efterspørger biomasse på det danske og det internationale marked.

-Træflis er på mange måder et affaldsprodukt fra skovdriften, som består af resttræet fra tømmerproduktion. Altså grene, topender og ved, der har så lav økonomisk værdi for skovejere, at træflis aldrig bliver skovdriftens primære formål. Skov fældes altså ikke med det formål at producere biomasse til energi. Tværtimod giver træflis incitament til at drive skovene på en sund og langtidssikret måde, siger Peter Kofod Kristensen, forstkandidat i Ørsted.

Samtidigt stiller brancheaftalen krav til skovens drift, der tager miljømæssige hensyn. Branchen har selv udviklet en certificeringsordning, SPB, til sourcing af bæredygtig biomasse, der så vidt muligt minder om mærkningsordningen FSC, som vi mest af alt kender fra forbrugerprodukter som havemøbler, mælkekartoner, aviser og så videre. Kilde: http://www.tvis.net/nyheder/biomassekraftv%C3%A6rk/brancheaftale-biomasse

Besvar spørgsmålene.

Hvem ejer Skærbækværket? Hvor mange tons træflis skal der årligt skibes til Skærbækværket? Hvor kommer størstedelen af træflis fra? Hvor mange fjernvarmekunder er der i Trekantområdet? Hvor stor en del af varmen kommer fra Skærbækværket til Trekantområdets fjernvarmeforbrugere?
Hvilken af energikilderne i skemaet hører til fossile brændsler? Hvad er træflis? Er træflis et affaldsprodukt fra skovdrift? Dyrkes der skov for alene at producere træflis?
Hvad menes med at ”biomasse som brændsel er en mellemfase i fjernvarmens grønne omstilling”?
